1900 °C 高溫激光應用紅外熱像儀
主要參數：
概述

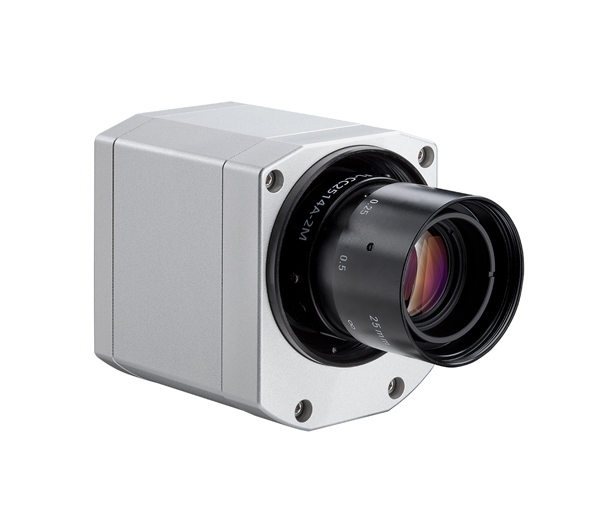

新研發的 optris? PI 08M 熱像儀的光譜范圍為 800 nm，可減少因未知或變化的發射率引起的測量誤差。這款紅外熱像儀結構緊湊，由于其光譜范圍以及 575 °C 到 1900 °C 的連續測量范圍，幾乎適用于所有的 NIR 和 CO2 激光加工應用。
幀率為 1 kHz，并具有較高的光學分辨率，能夠最佳地適應不同的應用程序。
產品規格
|
技術參數 |
|
|
供貨范圍 |
USB攝像頭包括 1個鏡頭 |
|
探測裝置 |
CMOS (15 μm x 15 μm) |
|
光學分辨率（可切換）/幀率 |
764 x 480 像素 @ 32 Hz / 382 x 288 像素 @ 80 Hz（可切換至 27 Hz） / 72 x 56 像素 @ 1 kHz / 764 x 8 像素 @ 1 kHz（快速線掃描模式） |
|
光譜范圍 |
800 nm |
|
溫度量程 |
575 ...1900 °C（27 Hz 模式） / 625 ...1900 °C（80 Hz 和 32 Hz 模式） / 750 ...1900 °C（1 kHz 模式） |
|
光學分辨率 |
FOV @ 382 x 288 px：13° x 10° (f = 25 mm) |
|
熱敏性 (NETD)（注釋1） |
27 Hz、32 Hz 和 80 Hz 模式 < 2 K (1000 °C) |
|
精度 |
讀數 ±1 %(<1500 °C) / ±1.5 % (>1500 °C) |
|
PC 接口 |
USB 2.0/USB 至 GigE (PoE) 轉換選件 |
|
高速模擬輸出（@ 1 kHz 模式） |
8x8 像素的 0–10 V 實時輸出（響應時間 1 ms） |
|
標準過程接口（PIF） |
0–10 V 輸入、數字輸入（最高 24 V）、0 – 10 V 輸出 |
|
可選工業過程接口（PIF） |
2x 0-10 V 輸入、數字輸入（最高 24 V）、3x 0–10 V 輸出、3x 繼電器（0 – 30 V/400 mA），故障安全繼電器 |
|
電纜長度（USB） |
1 m（標準）、5 m、10 m；5 m 和 10 m 電纜也可用作 HT 電纜 (180 °C) |
|
環境溫度 (TAmb) |
5 ...50 °C |
|
存儲溫度 |
-40 ...70 °C |
|
相對濕度 |
20 - 80%，無結露 |
|
外殼（尺寸/額定值） |
46 mm x 56 mm x 90 mm/IP 67 (NEMA 4)（注釋2） |
|
重量 |
320g，包括鏡頭 |
|
沖擊（注釋3） |
- IEC 60068-2-27（25 g 和 50 g） |
|
震動（注釋3） |
- IEC 60068-2-6（正弦波形）/ - IEC 60068-2-64（寬帶噪聲） |
|
三腳架 |
1/4-20 UNC |
|
電源 |
USB |
|
注釋1 |
處于 27 Hz、32 Hz 和 80 Hz 模式 |
|
注釋2 |
僅在使用鏡頭保護筒時應用 |
|
注釋3 |
更多詳情，請參見操作員手冊 |
應用
optris PI 08M 紅外測溫儀的應用領域范圍

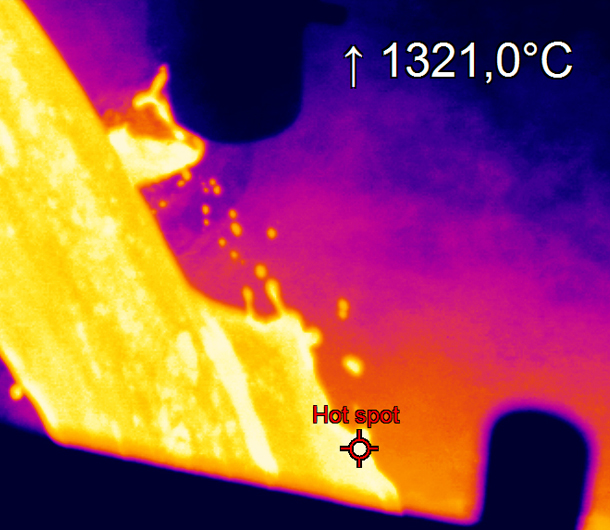

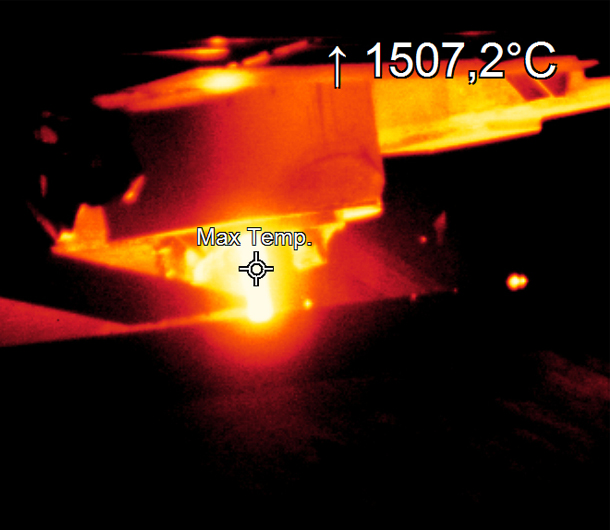

optris PI 08M 短波長紅外熱像儀可以很好地阻擋 800 nm 以上的輻射，非常適用于激光加工應用。光譜范圍為 800 nm，受到周圍環境影響的可能性較小，因此即使面對不斷變化的發射率，也可以確保測量精確。
數據表和說明書
軟件
熱成像軟件——optris PIX Connect
所有紅外熱像儀都配有熱成像軟件optris PI Connect，它專門為分許大量的熱圖像和文檔而開發。它可以讓你實時分析溫度數據，以及紅外攝像機的遠程控制。此外，你可以單獨的將報警級別設置成視覺報警或聲音報警信號。我們的熱成像軟件是可二次開發的，可以很容易地根據你的需求進行調整。
所有optris紅外相機都與數據采集（DAQ）軟件Dewesoft X兼容。
相關產品 返回列表
服務咨詢
有任何關于產品或服務方面的需求，請?jiān)诖肆粝履穆?lián)系方式及簡要內容，我們會盡快與您取得聯系。
optris PI 08M產品資料 (624.95KB)
